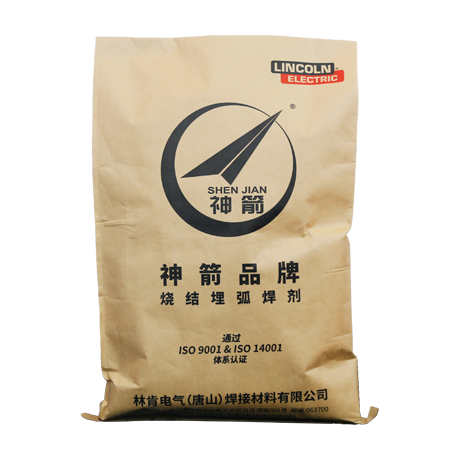

神箭® SJ-101G
产品应用

● 造船

● 风力发电

● 钢结构

● 海洋平台



焊接位置
符合标准

● ASME SFA-5.17 AWS A5.17 F7A4-EH14

● GB/T 5293 F5A4-H10Mn2

● ISO 14174-S A AB 1

材料详情

● 铝碱型中性烧结焊剂

● 碱度1.62，颗粒度为10~40目

● 在多道坡口焊接中能产生良好机械性能的焊缝

● 搭配JW®-1(H10Mn2)焊丝用于纵向和螺旋管焊接

● 搭配JW®-9(Mo-Ti-B)焊丝用于管道或风塔塔筒的双面单道焊接

 焊剂化学成分(Wt%) 典型值

焊剂

SiO2

Al2O3

Na2O

MgO

MnO

CaF2

P

S

SJ-101G

22.50

20.98

2.02

25.17

4.40

21.83

0.028

0.020





熔敷金属化学成分 (Wt%) 典型值

焊剂/焊丝

C

Mn

Si

P

S

Cu

Mo

Ti

B

SJ-101G/JW®-1(H10Mn2)

0.10

1.50

0.30

0.022

0.013

0.068

--

--

--

SJ-101G/JW®-9

0.09

1.49

0.48

0.011

0.008

0.075

0.36

0.09

0.004

熔敷金属力学性能 典型值（焊态）

焊剂 / 焊丝

屈服强度(MPa)

抗拉强度

(MPa)

延伸率

(%)

V 型缺口冲击韧性

J ℃

等级

SJ-101G/JW®-1(H10Mn2)

430

535

29

66 -40

GB:F5A4-H10Mn2



     双面单道焊焊缝金属力学性能 （焊态）

焊剂 / 焊丝

屈服强度(MPa)

抗拉强度

(MPa)

延伸率

(%)

V 型缺口冲击韧性

J     ℃

SJ-101G/JW®-9

565

640

28

189 -40

164 -50

142 -60

25kg/袋

* 请联系您当地的林肯销售人员以寻求其他包装形式。

焊丝直径 (mm)

2.0

2.4

3.2

4.0

4.8

焊接电流（A）

300~400

350~450

425~525

475~575

525~625

焊接电压（V）

26~29

27~30

27~30

27~30

27~30

干伸长度（mm）

13~19

19~32

25~38

25~38

25~38

焊接速度（mm/s）

5~6

5.5~6.5

6~7

6.5~7.5

6.5~7.5
